Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 10, 15, 20 и 35 кВ

ТУ 16.К71-335-2004

Область применения

Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10, 15, 20, 35 кВ частотой 50 Гц в сетях с изолированной и заземленной нейтралью.

Кабели соответствуют:

  • международному стандарту МЭК 60502-2 и гармонизированным документам HD 620 S1 и HD 605-S2;
  • национальному стандарту РФ ГОСТ Р 55025-2012.

Климатическое исполнение – УХЛ, категория размещения 1, 2 по ГОСТ 15150-69, включая прокладку в грунте и в воде.

Обозначение для заказа кабеля: АПвПуг 1х240мк/35-10

Основные технические и эксплуатационные характеристики

Номинальное напряжение 10 кВ, 20 кВ, 35 кВ
Температура окружающей среды при эксплуатации кабеля
  • оболочка из ПВХ
  • оболочка из ПЭ
от –50°С до +50°С
от –60°С до +50°С
Относительная влажность воздуха (при температуре до +35°С) 98%
Минимальная температура прокладки кабеля без предварительного подогрева
  • с оболочкой из полиэтилена
  • с оболочкой из ПВХ
–20°С
–15°С
Предельная длительно допустимая рабочая температура жил +90°С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) +130°С
Максимальная температура нагрева жил при коротком замыкании +250°С
Максимальная температура нагрева экрана при коротком замыкании 350°С
Максимальная температура жил по условиям невозгорания кабеля при коротком замыкании 400°С (до 5 сек .)
Продолжительность работы кабеля в режиме перегрузки, не более 8 ч в сутки или 1000 ч за срок службы
Минимально допустимый радиус изгиба при прокладке
  • одножильных кабелей
  • трехжильных кабелей
15 Dн
10 Dн
Гарантийный срок эксплуатации кабеля 5 лет
Срок службы, не менее 30 лет

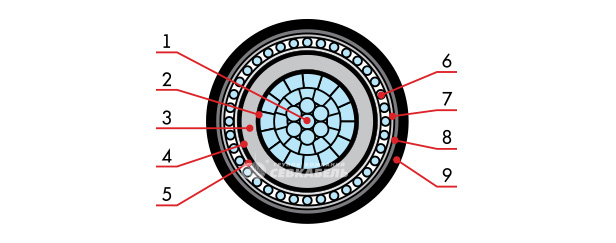

Конструкция кабеля с изоляцией из сшитого полиэтилена на напряжение 10, 15, 20 и 35 кВ

Конструкция кабеля с изоляцией из сшитого полиэтилена на напряжение 10, 15, 20 и 35 кВ

  1. Круглая многопроволочная уплотненная жила (алюминиевая или медная). Число жил 1, 3
  2. Экструдированный полупроводящий слой из сшитого полиэтилена
  3. Экструдированный сшитый полиэтилен
  4. Экструдированный полупроводящий слой из сшитого полиэтилена
  5. Слой электропроводящей бумаги или электропроводящей водоблокирующей ленты
  6. Экран из медных проволок, поверх которых наложена медная лента
  7. Разделительный слой из водоблокирующей ленты
  8. Алюмополимерная лента
  9. Оболочка из полиэтилена или из ПВХ
